제품 매개변수
| 목 | 사양 |
|---|---|
| 모듈 범위 | 1.0mm – 8.0mm |
| AGMA 품질 수준 | 8–12 |
| 샤프트 각도 | 90도 표준, 맞춤형 각도 가능 |
| 재료 | 8620 케이스-경화강, 4140 합금, 303 스테인레스 |
| MOQ | 10개 |
설명

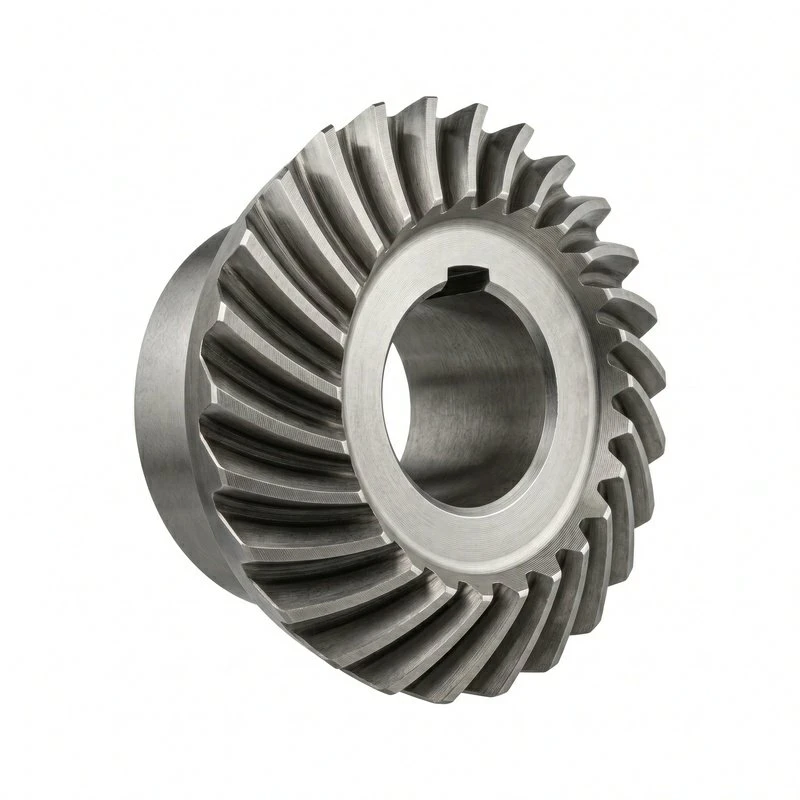

나선형 베벨 기어는 일반적으로 90도에서 교차하는 샤프트 - 사이에 동력을 전달하지만 어떤 샤프트 각도도 생성될 수 있습니다. 나선형 톱니 형태는 점진적인 톱니 맞물림을 제공하므로 직선 베벨 기어보다 훨씬 조용하고 직선 베벨이 생성하는 회전 없이 더 높은 속도를 처리합니다.
8620 케이스-경화강은 베벨 기어의 표준 재료입니다. - 내마모성을 위해 표면을 단단하게 만드는 반면 충격 저항성을 위해 코어는 연성을 유지합니다.. 4140 합금은 경화 강도가 필요한 곳에서 더 높은 토크를 처리합니다.-
Gleason 및 Klingelnberg 시스템은 서로 다른 톱니 형상을 생성합니다. - 시스템은 소음, 부하 용량 및 제조 비용에 영향을 미칩니다. 우리는 두 시스템을 모두 사용하여 귀하의 애플리케이션 요구 사항에 따라 선택합니다.
대부분의 응용 분야에서 나선형 베벨이 직선 베벨을 능가하는 이유
직선 베벨 기어는 톱니 맞물림에서 갑자기 충격을 받습니다. - 이로 인해 소음이 발생하고 최대 속도가 제한됩니다. 나선형 베벨 기어는 톱니면을 따라 점진적으로 맞물려 소음을 극적으로 줄이고 더 높은 피치 라인 속도를 허용합니다. 저속-컨베이어 이상의 경우에는 나선형이 실용적인 선택입니다.
FAQ
Q1: MOQ?
A1: 10개.
Q2: 샤프트 각도?
A2: 90도 표준. 20도에서 180도까지 사용자 정의 각도를 사용할 수 있습니다.
Q3: AGMA 레벨은요?
A3: 소음, 정확도 및 부하 요구 사항에 따라 8~12개입니다.
Q4: 재료?
A4: 8620 케이스-경화, 4140 합금, 303 스테인리스.
Q5: 시스템?
A5: Gleason 및 Klingelnberg 톱니 형상을 사용할 수 있습니다.
Q6: 사용자 정의 구성?
답변 6: 그렇습니다. 사용자 정의 비율, 샤프트 각도 및 톱니 수.
sdddddd
- ISO 9001:2015- 설계, 가공 및 검사를 포괄하는 인증된 품질 관리 시스템
- 패시베이션/전해연마- 내부식성에 대한 ASTM A967 절차
- 재료 추적성- 원자재부터 완제품까지 열수 추적
- 초도품 검사(FAI)- 모든 신규 주문에 전체 치수 보고서가 포함됩니다.
원자재부터 완제품까지 모든 단계가 제어되고 문서화됩니다.
- 재료 준비- 자재 인증을 받은 바 또는 단조품 선택
- 거친 가공- 기어 블랭크 프로파일에 대한 CNC 터닝/밀링
- 기어 커팅- 기어 톱니 형상의 호빙, 성형 또는 밀링
- 열처리- 침탄, 유도 경화 또는 -경화를 통한 경화
- 연삭 / 마무리- AGMA 10+ 품질 수준을 위한 기어 톱니 연삭
- 점검- 드로잉에 대한 리드, 인벌류트 및 톱니 두께 측정
- 청소 및 포장- 방청유 코팅 및 보호 포장
